Эффект индукционной плиты: почему ваш кабель превращает стальную трубу в нагревательный элемент

Представьте себе классическую картину электромонтажа: вы прокладываете силовую линию, хотите максимальной защиты от механических повреждений и выбираете стальную трубу. Логично, надежно, брутально. Но спустя некоторое время после запуска системы вы замечаете странность: труба ощутимо теплая, а то и горячая на ощупь, хотя нагрузка на линию вполне штатная, а сечение кабеля подобрано с запасом. Термометр показывает температуру жилы в норме, ток не превышает номинал, автоматы не выбивают. В чем же дело? Ответ кроется не в сопротивлении проводника и не в плохом контакте, а в фундаментальных законах физики, которые мы часто забываем при проектировании трасс. Подробные данные можно изучить здесь https://power-e.ru/electroenergetics/greetsya-v-trube/.

Многие электрики-практики сталкивались с этим феноменом и решали его методом «тыка», заменяя металл на пластик или увеличивая сечение жил. Однако проблема не в самом кабеле, а в его взаимодействии с окружающей средой. Когда переменный ток протекает через проводник, он создает вокруг себя переменное магнитное поле. Если этот проводник помещен внутрь замкнутого контура из ферромагнитного материала, такого как сталь, происходит явление, которое инженеры называют электромагнитной индукцией. Стальная труба в данном случае работает как вторичная обмотка трансформатора, где единственная жила кабеля выступает первичной обмоткой.

Физика процесса: вихревые токи и гистерезис

Давайте разберем механизм нагрева подробнее, но без сложных формул. Переменный магнитный поток, создаваемый током в жиле, пронизывает стенки стальной трубы. Поскольку сталь является проводником, в ее толще начинают циркулировать так называемые вихревые токи Фуко. Эти токи не совершают полезной работы, а просто выделяют тепло за счет сопротивления металла. Чем выше частота тока (в нашей сети это стандартные 50 Гц) и чем больше сила тока, тем мощнее эти вихревые потоки.

Кроме вихревых токов, существует еще один фактор — магнитный гистерезис. Сталь обладает магнитными свойствами, и молекулярные домены внутри металла постоянно перемагничиваются под действием меняющегося поля. Этот процесс переориентации требует энергии, которая также рассеивается в виде тепла. В совокупности эти два эффекта превращают защитную трубу в своеобразный радиатор отопления, который греется исключительно за счет энергии, отбираемой у вашей электросети. Это не только потери электроэнергии, но и риск перегрева изоляции кабеля изнутри.

Почему многожильный кабель ведет себя иначе

Здесь возникает справедливый вопрос: почему тогда многожильные кабели, проложенные в тех же стальных трубах, не вызывают такого сильного нагрева? Секрет в векторной сумме магнитных полей. В однофазной цепи с двумя жилами (фаза и ноль) или трехфазной цепи с тремя или четырьмя жилами токи текут в разных направлениях. Магнитные поля, создаваемые каждой жилой, направлены противоположно друг другу и взаимно компенсируются.

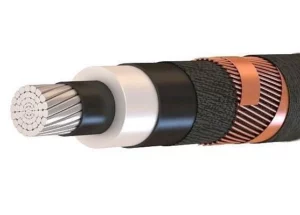

• Одножильный кабель: Создает мощное несимметричное магнитное поле, которое свободно взаимодействует со стенками трубы, вызывая сильный нагрев.
• Многожильный кабель (в общей оболочке): Поля фазных и нулевых проводов компенсируют друг друга. Результирующий магнитный поток вне кабеля близок к нулю, поэтому индукция в трубе минимальна.
• Группа одножильных кабелей: Если прокладывать три одножильных кабеля одной фазы в одной трубе, эффект компенсации сработает, но только если они правильно сфазированы и плотно прилегают друг к другу.

Сравнение последствий и решений

Игнорирование этого эффекта может привести к серьезным последствиям. Изоляция кабеля, рассчитанная на определенную температуру, начинает стареть быстрее, теряя эластичность и диэлектрические свойства. В худшем случае возможно короткое замыкание. Кроме того, нагрев трубы может быть опасен для персонала или воспламеняемых материалов, находящихся рядом. Рассмотрим варианты решения проблемы в таблице ниже.

Правила устройства электроустановок (ПУЭ) прямо запрещают прокладку одножильных кабелей на переменном токе в стальных трубах именно по этой причине. Если вам необходима механическая защита, используйте трубы из полимерных материалов, которые являются диэлектриками и не подвержены влиянию магнитного поля. Если же использование металла неизбежно по условиям пожарной безопасности или прочности, переходите на многожильные кабели или группируйте одножильные кабели всех фаз вместе, чтобы обеспечить компенсацию магнитных полей. Понимание этих нюансов спасает не только оборудование, но и нервы инженера.
